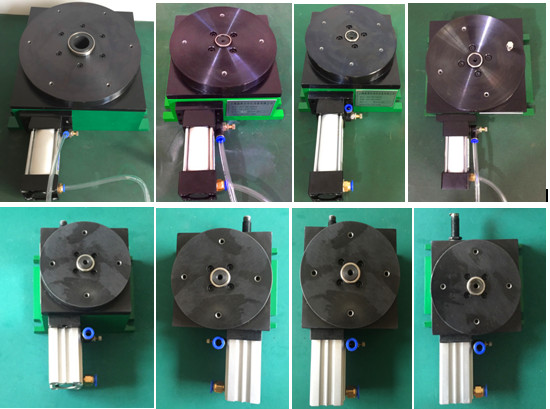

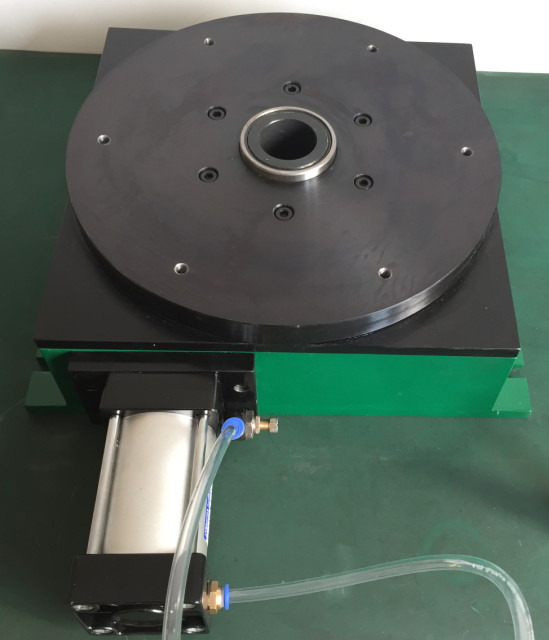

1.氣動分度盤其系列型號有：110型，140型，180型，250型，320型,400型，600型等。安裝控制簡單，利用空壓或液壓作動力，配合（電磁閥.單片機.PLC）及控制回路。
2.分度盤運動狀態時，分度盤面依照工藝要求作分割等份旋轉，盤面運轉平穩無升降起伏變化，轉盤旋轉平面跳動<0.06,角精度+/-15”
3.反應速度快，適用于非標自動化設備，攻牙機，螺絲鎖緊機，鉆床，鉚釘機，超聲波，燙金，絲印、移印，CNC數控加工或其它工作機配合，完成自動生產，加工，組裝等功能。
4.其工作位調整簡單，標準等份有4.6.8.12.24等數種，分度盤旋轉盤面可根據工藝需要在360°范圍內，順時針或反時針方向依次轉動。
5.負荷承載后慣性大時，沖擊力加重亦無移位現象。
6.基本參數如下：
|
型號 |
110 |
140 |
180 |
250 |
320 |
400 |
|
中心高 |
78 |
88 |
110 |
126 |
142 |
185 |
|
轉盤厚度 |
10 |
15 |
20 |
24 |
24 |
24 |
|
底座規格 |
110*146 |
142*176 |
190*220 |
245*250 |
318*330 |
400*420 |
|
底座螺孔距 |
88*130 |
110*160 |
154*200 |
190*228 |
240*306 |
320*390 |
|
轉盤直徑 |
110 |
140 |
180 |
250 |
320 |
400 |
|
面板OD |
200 |
260 |
300 |
450 |
700 |
|
|
氣缸直徑 |
SDAS25 |
SDAS32 |
SDAS40 |
SDAS63 |
SDAS80 |
SDAS100 |
|
最大扭拒<, /SPAN> |
8 |
12 |
21 |
69 |
150 |
|
|
最大負載KG |
15 |
24 |
40 |
80 |
120 |
200 |
|
分度精度 |
+/-15” |
|
|
回轉方向 |
順時針/逆時針 |
|
|
流體壓力 |
0.5-0.7MPa |
|
|
標準等份 |
2/4/6/8/10/12/20/24/36/48 |
|
