LT-100型電腦裁切機
操作維護手冊
工作電壓：220V
電話：021-50116630
傳真：021-50116631
網址:www.leitai-smt.com
上海磊泰自動化設備有限公司
目錄
一、 說明…………………………..1
二、 系統組成……………..……....1
三、 操作面板說明……………..1-3
四、 售后服務……………….…..…3
五、 保修卡……………….……..…4微電腦裁切機使用說明書
一、 說明
本系統是由本司獨立開發的專用運動控制系統， 適用于各行業設備定長切割。
本機特點如下：
1.本機廣泛適用于電子行業、汽摩配行業、電器、電機、玩具、變壓器等行業，粘扣帶、棉紗帶、松緊帶、塑膠帶、拉鏈、PVC套管、熱縮套管、硅膠管，玻璃纖維管、鐵弗龍?zhí)坠�、排線，小電線,導電布/泡棉，蓄電池隔板,鎳片, 擴散片 ，反射膜，雙面膠帶，麥拉，絕緣紙，PE，銅/鋁箔，排線，離型紙剪切銅片、鋁片、塑料片、熱縮套管、PVC管、輸液管、絕緣紙、云母片、不干膠紙、電極、導電布/泡棉，雙面膠帶，熱縮套管，鎳片，極片，極耳，絕緣紙，麥拉片，青稞紙，快巴紙，聚酰亞胺膠帶(KAPTON)，銅/鋁箔，各種金屬薄片，排線，小電線，粘扣帶，各種帶類等之定寸裁切使用，在同類產品剪切機中，其價格最低廉、性能最穩定、操作最方便，贏得了用戶的好評！是您最理想、最實惠的首選設備��；
2.高速步進馬達精確控制切段長度；走帶長度、速度可調；
3.裁刀時間保護；總數確定；分把確定；分把暫停時間可調；
4.備有各種手動操作，方便調試；
5. LCD大屏直觀顯示；操作簡約方便;
二、系統組成
組件：主控板、按鍵板、240X64液晶屏、步進驅動器、步進電機、減速電機及減速器
三、操作面板說明
1、各鍵功能：
 前進
→ ：按此鍵滾輪正轉進料。
后退
← ：按此鍵滾輪反轉退料。
清除/裁刀
CLR ：在待機狀態下，按此鍵刀座上下單動1次，送料時若刀口擋料，可按此鍵使刀片向上移動，刀口張開即可。并可用來清除卡料.
若在設定畫面可用來清除錯誤數值。
長度
LEN ：先按此鍵之后，其次按清除鍵，再按數字鍵，最后確定目標長度值。
速度
SPD ：此按鍵代表送料速度，切刀速度按功能鍵+數字2設定。按此鍵之后，再按數字鍵可確定速度范圍在00~99之間，數字越大速度越快，反之速度越慢。
批量
 UNIT ：按此鍵之后，再按清除鍵，再按數字鍵確定批量，范圍在0~999之間，若批量設為0，則不會暫停。
總數
TOL ：按此鍵之后，按清除鍵，再按數字鍵確定總數。
裁刀
CUT ：按此鍵之后，按清除鍵，再按數字鍵確定裁刀的裁刀次數（經常設置為1）。
注：以上每確定數字后，必須按一次確定鍵儲存確定值，若欲返回主畫面，按停止鍵即可返回。
 歸零
CMP ：按此鍵即可清除已裁切次數顯示。
啟 動
RUN ：按此鍵即可開始工作。
功能
FUN ：確定幾個特殊的參數。
2、操作說明：
1）功能+數字0： “批量暫停時間設定”，即當裁切完成批量確定的數字時暫停的時間，設置范圍1~9秒。若設定值為0，則會一直裁切至總數完成時才停機，需按一次歸零（CMP）鍵，再按啟動（RUN）鍵才能再啟動。
2）功能+數字1： “長度補償設定”，因不同材料摩擦系數不一樣，若確定長度與實際長度有誤差時，可用此功能補償。
補償值 =確定值—實際值= 長度補償值 例如確定值是100mm 實價出來值是90mm
補償值 =100-90=10 補償值應確定為100mm 注：000最后一個0代表是0.1mm
3）功能+數字2： “裁刀速度設定”，確定裁刀下切的速度，速度越小力度越大。初值為50，可根據材料硬度調節。
4）功能+數字3： “步長”，即在待機狀態下，每按一次“→”或“←”鍵時，料帶所運行的長度值。
5）功能+數字4：恢復出廠設置 送料速度是：50 切刀速度：50 長度：30 步長：
操作面板上速度按鍵代表送料速度，切刀速度按功能鍵+數字2設定。應選擇合適的速度，速度由00~99分成100個速度段，您可以按需設置，數值越大速度越快，當材料伸縮性較大時或整卷材料較重又無輔助送料機配合時，速度應選擇較慢.
Ø 完成以上設置后按停止(STOP)鍵, 退出設置模式, 此時畫面上將顯示您所確定的各項參數.
Ø 若發現在設置錯誤, 例如, 長度確定成了900.5mm, 其它正確, 即可重復第1步進行更正.
Ø 置入材料：調整好隔料板，隔料板固定材料，使材料不會左、右偏移，但請勿將材料夾住，以免影響到材料裁切長度的精確度.
Ø 將需切材料送至上滾輪與下滾輪接觸處, 按前進鍵,直至使材料前進至超過刀口位置, 按啟動(RUN)鍵, 此時您已實現了材料裁切自動化。
四、售后服務：（保修期一年，終身維護），以下情況不在免費保修條件內
1、 機器在貴公司人員自行搬運下所造成的損壞.
2、 在電壓不穩定地區, 因未使用穩壓器, 而造成機件損壞.
3、 未使用正確電壓, 造成機件損壞.
4、 未經本公司同意, 自行更改機器造成的損壞.
5、 非經由本公司出貨, 而是由經銷中間商或其它工廠進貨者.
6、 天災或不可抗拒因素

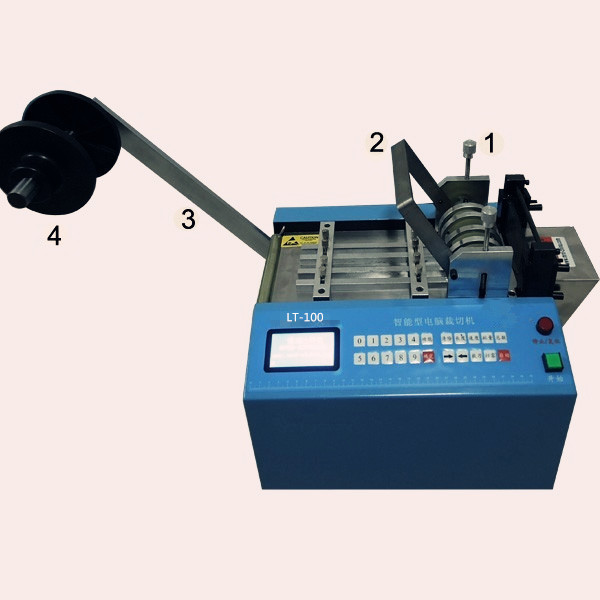

電腦裁切機安裝圖及配件清單
配件包含：1）左右壓簧螺絲一對
2）提手一根
3）支架一個并配齊孔位螺絲（前孔套在機體內螺絲上）
4）托盤一對，配齊孔位螺絲
5）電源線一條
6）大小扳手一對
7）說明書一本
|
